Análisis de red eléctrica: medir lo que tu instalación consume de verdad
Instalamos equipos de medición en tu tablero, registramos el consumo real durante varios días y lo comparamos contra lo que tus planos declaran instalado. Con eso se decide si una ampliación cabe en el empalme actual, de dónde viene una cuenta que subió, o con qué número se dimensiona un fotovoltaico.
Qué es un análisis de red, y qué no es
Un análisis de red es un diagnóstico técnico: no es un trámite ante la SEC ni una declaración. No existe un pliego contra el cual se informe, así que tampoco hay un certificado al final. Lo que queda es un informe con mediciones propias y conclusiones, para que la decisión que venga después —ampliar, corregir, cotizar— se tome sobre datos y no sobre una estimación.
Cuándo conviene medir
Quieres ampliar y no sabes si el empalme aguanta
Aparece un pabellón nuevo, una línea de producción o una sala de carga, y la respuesta por defecto es pedir aumento de potencia a la distribuidora.
Medimos la demanda real y la comparamos contra la potencia contratada. Muchas veces la capacidad ya está y lo que falta es repartir mejor lo que hay.
La cuenta subió y nadie sabe por qué
El total crece pero el detalle de la boleta no lo explica, y el cargo por demanda en Hora Punta pesa más de lo que se cree.
Cruzamos la curva medida contra las boletas y se ve en qué hora del día se genera el cargo, que no es lo mismo que cuánta energía se consume.
Hay fallas que se le atribuyen a la red
Cortes, protecciones que operan sin causa aparente o equipos que se calientan, y la conversación se queda en que la red anda mal.
La medición separa lo que viene de afuera de lo que pasa adentro: calidad del suministro por un lado, desbalance entre fases y reparto de circuitos por el otro.
Te van a cotizar fotovoltaico o baterías sobre una estimación
El dimensionamiento sale de un promedio de boleta, que esconde a qué hora ocurre el consumo y cuál es el peak.
La medición entrega la curva real y el peak, que es contra lo que se dimensiona de verdad un sistema fotovoltaico o un banco de baterías.
Cómo se mide la red
- 01
Instalación del equipo de medición

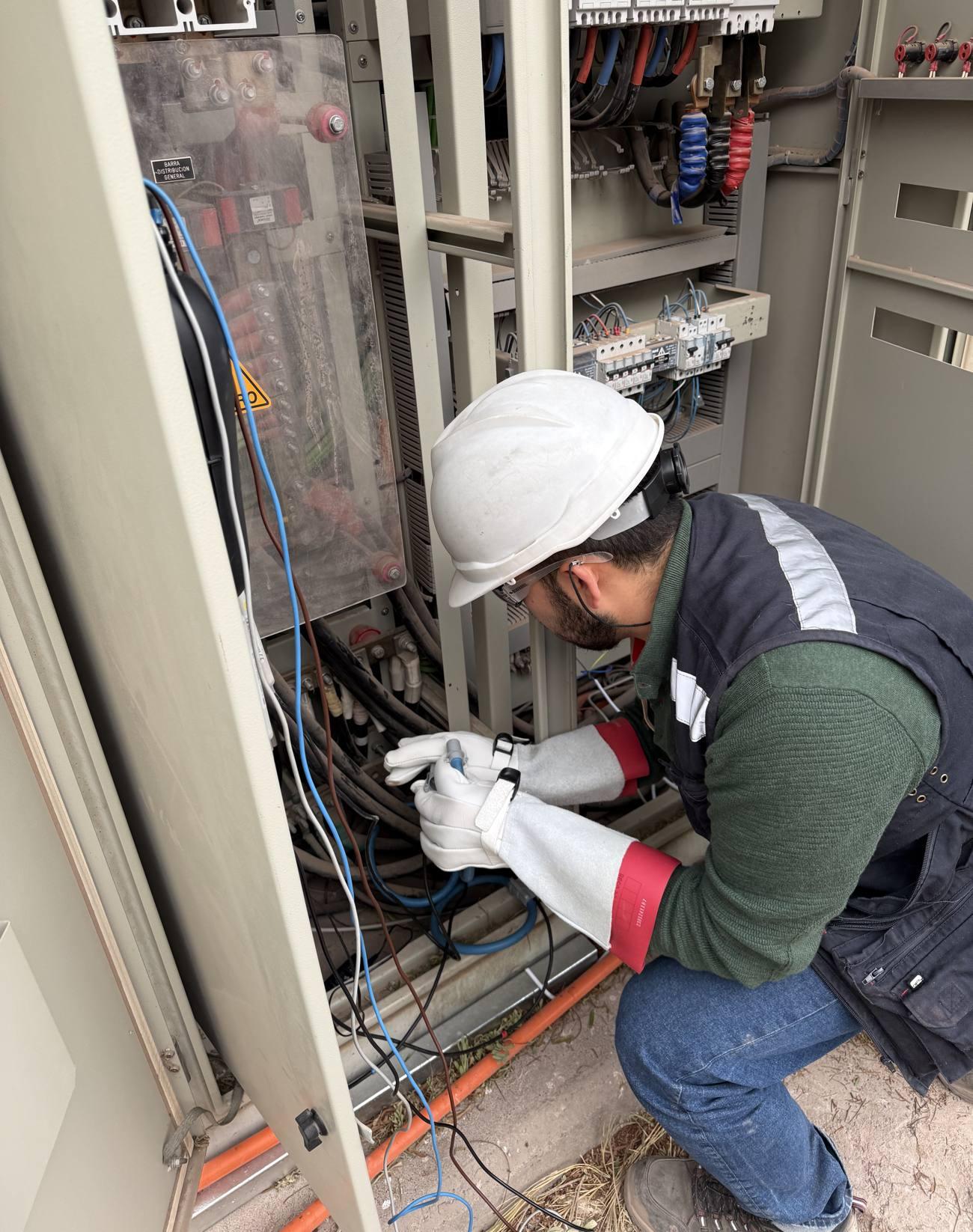

Un analizador de red registrador se conecta en el tablero general -o en el punto que haga falta medir- y registra en intervalos de 1 minuto.
- 02
Registro en terreno
Entre 7 y 9 días de medición continua por cada punto, lo necesario para capturar un ciclo real de uso y no solo un día atípico.
- 03
Comparación contra lo instalado
La demanda medida se contrasta con la potencia instalada según los planos, para saber cuánta capacidad queda realmente disponible en el empalme.
- 04
Informe con los hallazgos
Los datos se remuestrean para poder compararlos con la facturación, y se entregan ordenados en un informe con conclusiones, no como una planilla cruda.
Qué te entregamos al terminar la medición
- Curva de consumo horaria de cada punto medido, y la del conjunto.
- Demanda real medida contra la potencia instalada que declaran los planos.
- Margen de capacidad que queda disponible en el empalme contratado.
- Desbalance de corriente entre las tres fases, con su promedio y su máximo.
- Calidad de la energía: armónicos, distorsión de la onda y frecuencia.
- Cruce contra las boletas y el cargo por demanda en Hora Punta, cuando hay facturación disponible.
Antes de escribir
Preguntas frecuentes sobre el análisis de red
¿Qué es un análisis de red eléctrica?+
Es una medición en terreno de cómo se comporta tu instalación: cuánto consumes realmente, a qué hora, cómo se reparte entre las fases y cuánta capacidad te queda en el empalme. No es un trámite ante la SEC ni reemplaza una declaración: es información propia para tomar una decisión.
¿Cuánto dura la medición?+
Entre 7 y 9 días continuos por cada punto que se mide, lo suficiente para capturar un ciclo real de consumo. Si son varios tableros o subestaciones, cada uno se mide por separado y los períodos no siempre se superponen.
¿Qué entrega el servicio?+
Un informe con la curva de consumo horaria, la comparación entre lo que los planos declaran instalado y lo que realmente se mide, el margen de capacidad disponible en el empalme, y los hallazgos de calidad de energía y desbalance entre fases que aparezcan en la medición.
¿Sirve para dimensionar fotovoltaico o baterías?+
Sí, es la base. Un fotovoltaico se dimensiona contra el consumo real y una batería contra el peak que tiene que cubrir; los dos datos salen de esta medición, no de una estimación hecha sobre el promedio de la boleta.
¿La medición representa todo el año?+
No, y conviene decirlo antes. Una medición de una o dos semanas retrata la temporada en que se tomó. Si el consumo cambia fuerte entre verano e invierno, eso queda anotado como límite del informe en vez de presentarse como la curva anual.
Cuéntanos qué necesitas medir
El presupuesto no tiene costo. Si con la información que ya tienes basta para decidir, te lo decimos antes de cotizar una medición.
